SISTEM KOORDINAT

Sistem koordinat yang dipakai oleh AutoCAD adalah WCS ( World Coordinat Sistem ), yaitu system koordinat dengan sumbu X, Y dan Z di mana masing-masing sumbu koordinat tersebut berpotongan di titik (0,0) atau titik origin. Sedangkan arah positif dari masing-masing sumbu tersebut dinyatakan oleh arah anak panah.

Adapun sistem koordinat yang terdapat dalam AutoCAD ada tiga macam :

1. Koordinat Kartesius/ Cartesian
   yaitu sistem koordinat yang menunjukkan posisi suatu titik. Adapun format koordinat kartesius adalah (X,Y) (X,Y,Z).


2. Koordinat Polar
   yaitu sistem koordinat yang digunakan untuk menunjukkan suatu jarak dengan sudut tertentu dari titik terakhir. Adapun format dari koordinat polar adalah @ jarak <>


3. Koordinat relatif
   yaitu sistem koordinat yang digunakan untuk menunjukkan jarak relatif dari titik terakhir ke arah X,Y atau X,Y,Z. Adapun format penulisannya adalah @ panjang, lebar, tinggi.

SISTEM PERPUTARAN

Sistem perputaran sudut yang digunakan dalam penggambaran AutoCAD untuk gambar dua dimensi adalah sistem perputaran yang berlawanan dengan - jarum jam atau CCW (Counter Clock Wise). Adapun perputaran tersebut melewati sudut-sudut istimewa sebagai berikut :

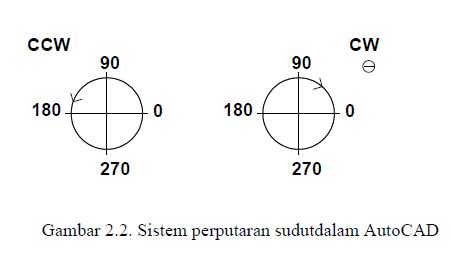

Gambar sistem perputaran sudut dalam AutoCAD
